天馈线接头密封保护解决方案
新闻出处:   2015-09-25 13:27:52

1 引言
      天馈线系统是移动通信基站的重要组成部分之一,天馈线的安装和运行维护质量直接影响到基站系统的通话质量和覆盖范围。天馈线系统包括天线、馈线和接头,其中接头部分的接续和保护尤为关键。初装的天馈线接头部分如果没有得到良好的保护,就会导致接头处积灰,甚至进水,从而直接影响驻波比。而天馈线接头部分的日常维护更是对整个基站系统的稳定运行以及通话质量有着重要的意义。因此,天馈线接头部分的密封防护和维护工作必须谨慎。
2 传统保护方式存在的问题
      天馈线接头部分传统的保护方法是使用胶带及胶泥或者热缩管。使用胶带及胶泥保护,必须先缠绕一层胶带,然后包裹一层胶泥,最后再缠绕一层胶带。对于每一层的缠绕长度和厚度都有明确要求。这种方法既耗时又耗力。使用热缩管保护,需要随身携带热风枪之类的加热源,而且对施工人员的技术水平要求很高。
此外,胶带及胶泥、热缩管在室外环境势必存在热胀冷缩现象,由此产生的应力会对天馈线接头部分造成一定程度的损害,且随着系统运行时间的增加,隐患会逐渐加大。同时,雨水和紫外线将加速胶带及胶泥、热缩管的老化,减少产品的使用寿命。
更重要的是,不管使用的是胶带及胶泥还是热缩管,如果接头部分需要查障或更换,必须使用工具将它们小心地剖开,整个操作过程对施工人员的要求甚至比初装天馈线系统还高。而且残留在线缆上的胶带及胶泥和热缩管材料不易去除,对下次密封效果有一定影响。当查障和接头更换完之后,还需要使用新的胶带及胶泥或热缩管重新保护接头部分,增加了维护成本和库存管理的负担。
3 3M公司天馈线接头密封保护盒
      针对胶带及胶泥、热缩管这两种保护方式存在操作复杂费时、材料易老化、重复开启成本高的缺陷,3M公司开发了OSCW系列天馈线接头密封保护盒产品。

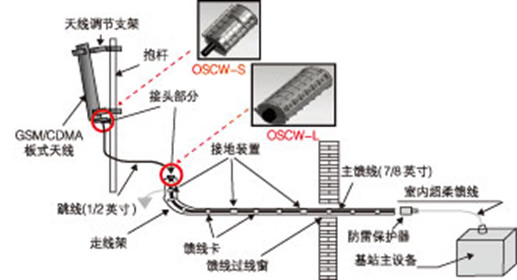

目前,OSCW系列有OSCW-S和OSCW-L两款产品。如图1所示,OSCW-S适合天线与1/2英寸跳线之间的接头保护,OSCW-L适合1/2英寸跳线与7/8英寸馈线之间的接头保护。图2所示为OSCW-L接头盒的外观。


图1 OSCW系列产品


图2 OSCW-L接头盒的外观

      OSCW系列天馈线接头密封保护盒产品的专利设计使其操作简单,极大地降低了对施工人员操作能力的要求;一体化的盒体适用于单手操作,在铁塔和高空等安装条件下,依然可以快速、有效地完成接头部分的密封操作;保护盒能够重复开启,可以节约维护成本。
      OSCW系列天馈线接头密封保护盒的盒体无任何金属构件,使用与3M光缆接头盒相同的材料,防火等级为HB阻燃,应用于各种严酷的环境(-40~+65℃),使用寿命大于20年。此外,它还采用了3M公司特有的高性能密封胶使防护等级达到IP68。这种密封胶无毒、无味、不粘手,具有记忆性,可以自动恢复,从而保证保护盒可以反复开启。
      表1从6个方面对OSCW系列天馈线接头密封保护盒和传统保护方式进行了比较。

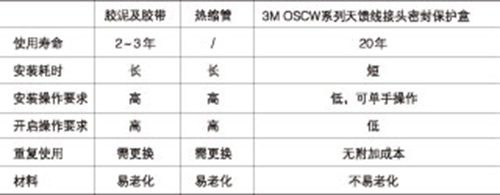

      表1 OSCW系列天馈线接头密封保护盒与传统保护方式性能比较

      综上所述,使用3MOSCW系列天馈线接头密封保护盒可以避免复杂的操作,降低维护的难度和成本。目前,该产品已经成功在国内多个省份的GSM、CDMA等网络进行试用和现场测试,得到了客户广泛的支持。
